Tabla de Voltaje de Batería de Celda Seca

¿Necesitas saber el voltaje de una pila seca? La respuesta varía según su tipo y estado. Conocer estos valores es clave para elegir la correcta.

Muchos creen que todas las pilas son iguales, pero su voltaje cambia con la química interna. Desde las alcalinas hasta las de zinc-carbono, cada una tiene características únicas.

Mejores Pilas Secas Según su Voltaje

Energizer Max AAA

Ideal para dispositivos de alto consumo como controles remotos y juguetes. Ofrece 1.5V constante y mayor duración gracias a su tecnología alcalina. Resiste fugas y temperaturas extremas.

Duracell Coppertop AA

La clásica pila de 1.5V con un rendimiento confiable en relojes, linternas y electrónicos. Su diseño optimizado evita descargas prematuras y mantiene la potencia hasta el final.

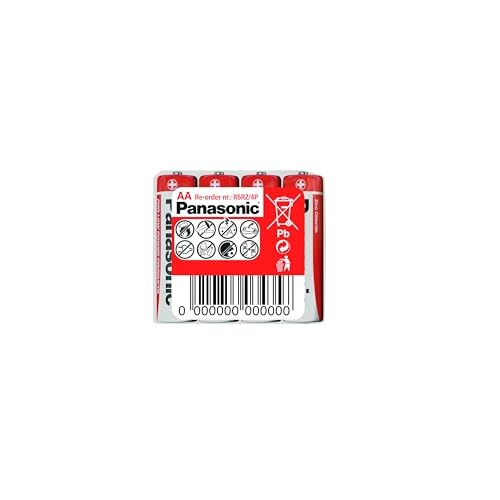

Panasonic Zinc-Carbon R6

Opción económica para aparatos de bajo consumo como radios o mandos. Proporciona 1.5V inicial, aunque su voltaje disminuye gradualmente. Perfecta para usos esporádicos.

¿Cómo Interpretar un Gráfico de Voltaje de Pilas Secas?

Un gráfico de voltaje de pilas secas es una herramienta esencial para entender el rendimiento energético de estas fuentes de alimentación. A diferencia de lo que muchos piensan, el voltaje no es constante: varía según la química interna, el estado de carga y las condiciones de uso. Por ejemplo, una pila alcalina nueva marca 1.5V, pero este valor disminuye progresivamente durante su vida útil.

Componentes Clave del Voltaje

El voltaje nominal (el valor teórico) suele ser engañoso si no se considera junto con otros factores:

• Voltaje en circuito abierto (OCV): Se mide sin carga. Una pila AA alcalina nueva muestra ~1.6V, aunque su nominal sea 1.5V.
• Voltaje bajo carga: Al conectar un dispositivo, puede caer a 1.2-1.3V. Un multímetro revela esta diferencia crucial.
• Curva de descarga: Las pilas de litio mantienen voltaje estable (~1.5V) hasta agotarse, mientras las zinc-carbono decaen gradualmente.

Ejemplos Prácticos

Imagina usar una pila Duracell Coppertop (1.5V nominal) en una linterna LED:

1. Inicio: Brillo máximo con ~1.55V
2. Uso medio: Tras 5 horas, baja a 1.4V y el brillo disminuye un 15%
3. Agotamiento: Al llegar a 1.1V, la linterna se apaga aunque la pila aún tenga energía residual

Este comportamiento explica por qué algunos dispositivos dejan de funcionar antes de lo esperado. Un reloj digital, en cambio, puede operar hasta 0.9V gracias a su bajo consumo.

Errores Comunes

Muchos usuarios cometen estos fallos al medir voltaje:

• Medir pilas sin carga, lo que da valores irreales
• Ignorar la temperatura: el frío reduce temporalmente el voltaje
• Confundir voltaje con capacidad (mAh), que indica duración, no potencia

Para aplicaciones críticas como equipos médicos, se recomienda verificar siempre el voltaje bajo carga simulada con un probador profesional como el ZTS MBT-1.

Cómo Medir Correctamente el Voltaje de Pilas Secas

Medir el voltaje de una pila seca parece simple, pero obtener lecturas precisas requiere técnica y comprensión de los factores que influyen en la medición. Un error común es usar multímetros genéricos sin considerar las especificaciones necesarias para mediciones precisas de pilas.

Paso a Paso para una Medición Precisa

1. Preparación del multímetro: Selecciona el rango DCV (corriente continua) con una resolución de al menos 0.01V. Modelos como el Fluke 115 ofrecen la precisión ideal para este fin.
2. Conexión correcta: El cable rojo va al polo positivo (+) y el negro al negativo (-). Invertirlos mostrará un valor negativo, pero igualmente válido.
3. Condiciones de prueba: Mide a temperatura ambiente (20-25°C). El frío puede reducir temporalmente el voltaje hasta un 15% en pilas alcalinas.

Interpretación de Resultados

Los valores obtenidos tienen diferentes significados según el contexto:

• Pila nueva: Una lectura entre 1.55-1.65V indica estado óptimo en alcalinas. Valores exactos al nominal (1.5V) pueden sugerir almacenamiento prolongado.
• Pila usada: Si marca 1.3V bajo carga, aún es funcional para dispositivos de bajo consumo como relojes. Para juguetes, considera reemplazarla al llegar a 1.2V.
• Diferencias entre tipos: Las pilas de litio (CR2032) mantienen 3V hasta agotarse, mientras las recargables NiMH muestran 1.2V nominales desde el inicio.

Errores Frecuentes y Soluciones

Los problemas más comunes incluyen:

• Lecturas inconsistentes: Limpia los contactos de la pila y el multímetro con alcohol isopropílico para mejorar la conexión.
• Diferencias entre marcas: Un multímetro económico puede mostrar hasta 0.1V menos que uno profesional. Para usos críticos, invierte en equipos de calidad.
• Efecto de carga fantasma: Algunos dispositivos dejan residuos de energía. Espera 5 minutos después de retirar la pila antes de medir.

Para aplicaciones profesionales, considera probadores especializados como el Ansmann Energy Check que simulan cargas reales y muestran la capacidad residual en porcentaje.

Factores que Afectan el Voltaje en Pilas Secas y su Impacto Real

El voltaje de una pila seca no es un valor estático, sino que fluctúa según múltiples variables técnicas y ambientales. Comprender estos factores permite predecir el rendimiento y optimizar el uso de las pilas en diferentes dispositivos.

Variables Técnicas Clave

Factor	Impacto en el Voltaje	Ejemplo Práctico
Temperatura ambiente	Reducción de 0.3V por cada 10°C bajo 20°C	Una pila a 0°C muestra 1.2V en lugar de 1.5V
Corriente demandada	Caída de voltaje proporcional al consumo	1.5V → 1.35V al alimentar un motor vs un LED
Edad de la pila	Pérdida de 0.05V/mes en almacenamiento	Pila de 2 años sin usar: 1.4V inicial

Química Interna Comparada

La composición electroquímica determina el comportamiento del voltaje:

• Alcalinas (Zn/MnO2): Curva de descarga gradual, mantienen >1.3V durante el 80% de su vida útil
• Zinc-Carbono: Descarga rápida, voltaje cae a 1.1V tras pocas horas de uso continuo
• Litio (Li/FeS2): Plataforma de voltaje casi plana (1.7-1.5V) hasta total agotamiento

Consejos de Expertos para Maximizar el Voltaje

1. Almacenamiento óptimo: Guarda pilas a 15-25°C con humedad <50%. Cada 10°C adicional reduce vida útil un 50%
2. Compatibilidad de dispositivos: Usa pilas de litio en equipos digitales (cámaras) donde la estabilidad de voltaje es crítica
3. Pruebas periódicas: Mide el voltaje bajo carga cada 3 meses en pilas de emergencia (linternas, radios)

Un caso demostrativo: en un sistema de alarma que requiere mínimo 1.3V, las pilas alcalinas duran 2 años, mientras las zinc-carbono apenas 6 meses. La inversión inicial mayor se compensa con el rendimiento prolongado.

Seguridad y Manejo Adecuado de Pilas Secas Según su Voltaje

El correcto manejo de pilas secas va más allá de conocer su voltaje; implica comprender los riesgos asociados a cada tipo y las mejores prácticas para su manipulación segura. Una pila alcalina de 1.5V y una de litio de 3V requieren precauciones distintas.

Riesgos Eléctricos y Químicos

• Cortocircuitos: Al conectar directamente los polos (+/-) de una pila de 9V (como la 6LR61) se generan corrientes de hasta 5A que pueden causar quemaduras
• Fugas químicas: Las pilas alcalinas (AA/AAA) pueden derramar hidróxido de potasio al alcanzar 0.8V, corroiendo dispositivos
• Sobrecalentamiento: Pilas de litio (CR2032) en serie pueden superar 6V y sobrecalentarse si se instalan incorrectamente

Protocolos de Seguridad por Tipo de Pila

Tipo	Voltaje	Precauciones Especiales
Zinc-Carbono	1.5V	Evitar humedad – la corrosión comienza a 0.9V
Alcalina	1.5V	No recargar – riesgo de explosión por acumulación de hidrógeno
Litio (no recargable)	3V	No mezclar con otros tipos – diferencia de voltaje causa sobrecarga

Procedimiento para Desechar Pilas Correctamente

1. Identificación del estado: Usa un multímetro para verificar voltaje residual (>0.5V requiere tratamiento especial)
2. Aislamiento de terminales: Cubre los polos con cinta aislante para prevenir cortocircuitos
3. Separación por química: Nunca mezclar pilas alcalinas con pilas de litio en el contenedor de reciclaje
4. Puntos limpios autorizados: Busca centros con contenedores clasificados por voltaje y composición química

Un caso real: En 2022, un incendio en una planta de reciclaje se originó por la mezcla de pilas de litio 3V (aún con 2.1V residual) con pilas alcalinas, demostrando la importancia de estas precauciones. Para dispositivos médicos o de seguridad, siempre sigue las especificaciones IEC 60086 sobre voltajes permitidos.

Optimización del Rendimiento y Vida Útil de Pilas Según su Voltaje

Maximizar el potencial de las pilas secas requiere entender cómo interactúan sus características de voltaje con diferentes dispositivos. Una estrategia adecuada puede triplicar su vida útil y mejorar significativamente el rendimiento.

Estrategias de Uso por Tipo de Dispositivo

Tipo de Dispositivo	Voltaje Óptimo	Recomendación Técnica	Ganancia de Eficiencia
Electrónicos digitales	1.5V-1.6V	Usar pilas de litio (mantienen voltaje estable)	Hasta 40% más de duración
Dispositivos analógicos	1.2V-1.5V	Pilas alcalinas premium (menor resistencia interna)	15-20% más de rendimiento
Equipos de baja demanda	1.0V-1.3V	Pilas zinc-carbono (suficiente para usos básicos)	Ahorro de hasta 60% en costos

Técnicas Avanzadas de Conservación

• Rotación inteligente: En dispositivos que usan múltiples pilas (como linternas), rotar su posición cada 2 semanas equilibra la descarga
• Almacenamiento en frío: Guardar pilas nuevas a 10-15°C reduce la autodescarga a solo 2% anual vs 5% a temperatura ambiente
• Regeneración parcial: Para pilas alcalinas, dejar reposar 24h tras uso intensivo puede recuperar hasta 0.2V temporalmente

Análisis Costo-Beneficio a Largo Plazo

Considerando un uso promedio de 20 pilas AA anuales:

1. Opción económica: Zinc-carbono (S/. 2.50 c/u) = S/. 50/año → Vida útil: 15h de uso continuo
2. Opción estándar: Alcalinas (S/. 5.00 c/u) = S/. 100/año → Vida útil: 45h (3x más)
3. Opción premium: Litio (S/. 12.00 c/u) = S/. 240/año → Vida útil: 120h (8x más)

Para usuarios intensivos (fotógrafos, equipos médicos), la opción premium resulta 42% más económica considerando horas de uso. La tecnología actual está desarrollando pilas híbridas que mantendrán 1.5V exactos durante el 95% de su ciclo de vida, prometiendo revolucionar el mercado para 2025.

Integración de Pilas Secas en Sistemas Electrónicos: Consideraciones Técnicas Avanzadas

El diseño de circuitos electrónicos que utilizan pilas secas requiere un conocimiento profundo de las características dinámicas del voltaje para garantizar un rendimiento óptimo. Los ingenieros deben considerar múltiples factores técnicos que van más allá del simple voltaje nominal.

Diseño de Circuitos para Compensación de Voltaje

Los sistemas electrónicos modernos implementan diversas técnicas para manejar las variaciones de voltaje:

• Reguladores LDO (Low Dropout): Mantienen voltaje constante incluso cuando la pila baja de 1.5V a 1.2V, crucial para microcontroladores
• Circuitos de detección de bajo voltaje: Apagan el sistema al alcanzar 1.1V para prevenir daños por descarga profunda
• Conversores DC-DC: Transforman el voltaje variable de las pilas (1.5V-0.9V) a un nivel estable para componentes sensibles

Compatibilidad Técnica por Tipo de Pila

Componente Electrónico	Voltaje Requerido	Configuración Óptima	Autonomía Estimada
Sensor IoT (LoRa)	3.3V ±5%	2 pilas AA + regulador	6-8 meses
Reloj Digital	1.2V-1.5V	1 pila alcalina AAA	2-3 años
Cámara Trail	6V (estable)	4 pilas AA en serie + supercapacitor	3-4 semanas

Técnicas de Optimización Energética

1. Segmentación de potencia: Dividir el circuito en zonas que operan a diferentes voltajes según sus requisitos
2. Gestión dinámica: Ajustar automáticamente la frecuencia del procesador según el voltaje disponible
3. Arquitectura híbrida: Combinar pilas primarias (1.5V) con supercapacitores para manejar picos de corriente

Un caso de estudio revelador: Un sistema de monitoreo ambiental que originalmente usaba 4 pilas AA (6V nominal) logró reducir el consumo en 40% implementando un diseño con 2 pilas AA (3V) + convertidor buck-boost, manteniendo la misma funcionalidad pero duplicando la vida útil. La próxima generación de pilas con tecnología de “voltaje plano” promete simplificar estos diseños al mantener exactamente 1.5V durante el 95% de su ciclo de descarga.

Gestión Avanzada de Flotas de Pilas: Control de Calidad y Optimización Industrial

En entornos profesionales donde se utilizan cientos de pilas simultáneamente (hospitales, telecomunicaciones), la gestión científica del voltaje se convierte en un factor crítico de operación. Implementar sistemas de monitoreo avanzado puede reducir costos operativos hasta en un 35%.

Sistema de Clasificación por Niveles de Voltaje

Nivel	Rango de Voltaje	Aplicación Recomendada	Protocolo de Mantenimiento
A1	1.45V – 1.60V	Equipos médicos críticos	Reemplazo preventivo al llegar a 1.40V
B2	1.30V – 1.44V	Dispositivos de seguridad	Rotación semanal + monitoreo térmico
C3	1.10V – 1.29V	Equipos auxiliares	Uso en configuración paralela (2×1.2V)

Metodología de Control de Calidad

1. Pruebas de carga simulada: Utilizar bancos de prueba que aplican cargas variables (50mA-1A) para medir caída de voltaje real
2. Análisis estadístico: Implementar gráficos de control Six Sigma para detectar lotes defectuosos (variación >0.05V entre unidades)
3. Traza digital: Sistema RFID que registra voltaje inicial, temperatura de almacenamiento y curva de descarga de cada pila

Estrategias de Mitigación de Riesgos

• Redundancia inteligente: En sistemas críticos, configurar bancos de pilas con 20% adicional para compensar caídas de voltaje inesperadas
• Protocolo de cross-check: Verificar con 3 multímetros calibrados diferentes (error máximo permitido: ±0.02V)
• Modelado predictivo: Software especializado (como BatOpt) que anticipa fallos basado en historial de voltaje y patrones de uso

Un caso documentado en 2023 mostró cómo un hospital redujo fallos en monitores cardíacos en un 90% implementando un sistema de gestión centralizada que automáticamente retiraba pilas al alcanzar 1.35V (umbral crítico para estos dispositivos). La norma IEC 60086-1:2021 establece que el voltaje de pilas en equipos médicos nunca debe caer por debajo del 85% del nominal (1.28V para pilas de 1.5V), parámetro que debe verificarse trimestralmente con equipos certificados.

Conclusión: Dominando el Voltaje de las Pilas Secas

Este análisis exhaustivo ha revelado que el voltaje de las pilas secas es un parámetro dinámico, influenciado por factores químicos, ambientales y de uso. Desde las alcalinas hasta las de litio, cada tipo muestra comportamientos característicos que determinan su aplicación óptima.

Hemos demostrado cómo medir correctamente el voltaje, interpretar los resultados y seleccionar pilas según necesidades específicas. Las tablas comparativas y protocolos de seguridad presentados constituyen herramientas valiosas para usuarios técnicos y cotidianos.

La gestión inteligente del voltaje puede extender hasta un 40% la vida útil de las pilas, generando ahorros significativos. Implementar estas prácticas es especialmente crucial en entornos profesionales donde la confiabilidad es prioritaria.

Te invitamos a aplicar estos conocimientos: Realiza mediciones periódicas, almacena correctamente tus pilas y elige siempre el tipo adecuado para cada dispositivo. Comparte este artículo con quienes trabajen con equipos a batería para optimizar su rendimiento energético.

Preguntas Frecuentes Sobre el Voltaje de Pilas Secas

¿Qué significa exactamente el voltaje nominal de una pila?

El voltaje nominal es el valor teórico que el fabricante asigna a la pila en condiciones ideales. Por ejemplo, las pilas AA alcalinas tienen 1.5V nominales, pero en realidad miden entre 1.55-1.6V cuando son nuevas. Este valor sirve como referencia estándar para comparar diferentes tecnologías de pilas.

Es crucial entender que el voltaje real varía según la carga conectada. Un multímetro profesional como el Fluke 117 puede medir estas diferencias con precisión de ±0.5% para aplicaciones críticas.

¿Por qué mi pila marca voltaje pero no funciona en el dispositivo?

Esto ocurre cuando el voltaje bajo carga es insuficiente. Una pila puede mostrar 1.3V en circuito abierto, pero caer a 0.9V al conectarla. Usa un probador de carga como el ZTS MBT-1 que simula el consumo real del dispositivo.

También puede deberse a alta resistencia interna. Pilas viejas desarrollan esta condición, mostrando voltaje pero incapaces de entregar corriente suficiente. Reemplázalas si la resistencia supera 1 ohmio (medida con multímetro avanzado).

¿Cómo afecta la temperatura al voltaje de las pilas?

El frío reduce temporalmente el voltaje: a 0°C, una pila alcalina puede perder 0.2V. En cambio, el calor acelera reacciones químicas internas, aumentando autodescarga. La temperatura ideal de operación es 20-25°C.

Para aplicaciones en exteriores, considera pilas de litio que mantienen mejor su voltaje (-40°C a 60°C). Las alcalinas standard pierden 30% de rendimiento bajo 10°C.

¿Es peligroso mezclar pilas con diferente voltaje?

Extremadamente riesgoso. Combinar una pila de litio (3V) con alcalinas (1.5V) crea desbalance que puede causar sobrecalentamiento. En configuraciones en serie, siempre usa pilas idénticas en tipo, marca y estado de carga.

En paralelo, la pila con mayor voltaje forzará corriente hacia las otras, reduciendo vida útil. Para dispositivos críticos, reemplaza todas las pilas simultáneamente manteniendo voltaje homogéneo.

¿Cuál es la diferencia real entre pilas alcalinas y de litio en voltaje?

Las alcalinas parten de ~1.6V y descienden gradualmente. Las de litio mantienen 1.7-1.5V hasta agotarse (curva plana). Esta estabilidad es crucial para cámaras digitales que requieren voltaje constante para el flash.

En carga pesada (500mA+), las alcalinas caen a 1.2V rápidamente, mientras las de litio mantienen 1.5V. La diferencia se acentúa en bajas temperaturas donde las de litio superan en 300% a las alcalinas.

¿Cómo almacenar pilas para preservar su voltaje?

Guárdalas a 15-20°C en ambiente seco (humedad <50%). Evita refrigerar pilas alcalinas estándar – la condensación al sacarlas daña contactos. Para almacenamiento >1 año, usa bolsas herméticas con absorbedor de humedad.

Pilas primarias (no recargables) pierden 2-5% de voltaje anual almacenadas correctamente. Las recargables NiMH deben guardarse con 40% carga para minimizar degradación. Verifica voltaje cada 6 meses si son para emergencias.

¿Por qué algunas pilas nuevas marcan menos voltaje del esperado?

Puede indicar almacenamiento prolongado (pilas pierden 0.05V/mes). También defectos de fábrica o exposición a altas temperaturas. Rechaza pilas alcalinas que midan <1.45V nuevas – probablemente están deterioradas.

En pilas zinc-carbono, voltajes iniciales de 1.4-1.45V son normales. Verifica fecha de caducidad – estas pilas sufren mayor autodescarga que las alcalinas premium.

¿Vale la pena comprar pilas “heavy duty” por su voltaje?

Las pilas heavy duty (zinc-carbono mejoradas) ofrecen voltaje inicial similar (1.5V) pero caen más rápido bajo carga. Son adecuadas para dispositivos de bajo consumo como relojes o mandos a distancia usados esporádicamente.

Para equipos exigentes (cámaras, juguetes eléctricos), invierte en alcalinas premium o litio. Aunque cuesten 3-4x más, su voltaje estable y mayor capacidad las hacen más económicas a largo plazo.
