Qué Gases Se Producen al Cargar una Batería

¿Sabías que cargar una batería puede liberar gases explosivos? Durante la carga, especialmente en baterías de plomo-ácido o litio, se producen sustancias como hidrógeno, oxígeno y hasta dióxido de azufre, capaces de provocar incendios o intoxicaciones.

Muchos usuarios asumen que este proceso es inofensivo, pero la realidad es que requiere precauciones específicas.

Imagina cargar tu coche eléctrico en un garaje cerrado sin ventilación: los gases acumulados podrían crear una mezcla peligrosa. Con el auge de los vehículos eléctricos y las energías renovables, entender este fenómeno es crucial para la seguridad.

Mejores Detectores de Gases para Monitoreo Durante la Carga de Baterías

Dräger X-am® 8000

Este detector portátil de Dräger es ideal para identificar hidrógeno (H₂), oxígeno (O₂) y otros gases peligrosos en tiempo real. Su sensor electroquímico ofrece precisión, resistencia a ambientes húmedos y alertas audibles/vibratorias. Perfecto para talleres y estaciones de carga industriales.

Honeywell GasAlert MicroClip X3 (MC2-XWHM-Y-NA)

Con capacidad para detectar hasta 4 gases simultáneos, incluyendo dióxido de azufre (SO₂), este modelo destaca por su durabilidad y pantalla LCD retroiluminada. Incluye registro de datos y cumple con normas internacionales de seguridad (ATEX, IECEx).

RKI Instruments GX-2012

Especializado en mezclas explosivas, el GX-2012 monitorea hidrógeno (0–100% LEL) y oxígeno (0–30% vol). Su diseño robusto, alarma de 95 dB y autonomía de 18 horas lo hacen esencial para centros de datos y vehículos eléctricos.

¿Qué gases se liberan durante la carga de baterías y por qué?

Cuando una batería se carga, se producen reacciones electroquímicas que generan gases, algunos de ellos potencialmente peligrosos. El tipo y la cantidad de gases dependen del química de la batería, el voltaje aplicado y las condiciones ambientales. A continuación, desglosamos los gases más comunes y sus riesgos.

1. Hidrógeno (H₂) – El gas más peligroso

Las baterías de plomo-ácido (como las de automóviles) producen hidrógeno durante la sobrecarga debido a la electrólisis del agua en el electrolito. Este gas es altamente inflamable y puede formar mezclas explosivas en concentraciones superiores al 4% en el aire. Un caso famoso ocurrió en 2019, cuando una explosión en un centro de datos de EE.UU. fue causada por la acumulación de hidrógeno en una sala de baterías mal ventilada.

2. Oxígeno (O₂) – Un riesgo indirecto

Junto con el hidrógeno, las baterías de plomo-ácido también liberan oxígeno. Aunque no es tóxico, acelera la corrosión de los componentes metálicos y, en presencia de hidrógeno, aumenta el riesgo de combustión. En baterías de iones de litio, el oxígeno puede liberarse en casos de thermal runaway (sobrecalentamiento), empeorando incendios.

3. Dióxido de azufre (SO₂) – Un subproducto tóxico

Presente principalmente en baterías de plomo-ácido abiertas, se genera cuando el ácido sulfúrico se descompone. La exposición prolongada puede causar problemas respiratorios. Un estudio de la OSHA reveló que trabajadores en talleres con mala ventilación presentaban un 30% más de irritación pulmonar.

Factores que aumentan la producción de gases

• Sobrecarga: Aplicar voltajes superiores a los recomendados (ej: cargar una batería de 12V a 15V) acelera la electrólisis.
• Temperatura elevada: Por cada 10°C arriba de 25°C, la generación de hidrógeno se duplica.
• Baterías envejecidas: La degradación de placas internas libera más gases debido a reacciones secundarias.

Dato crucial: Las baterías de litio modernas (LiFePO4) casi no emiten gases en condiciones normales, pero pueden liberar fluoruro de hidrógeno (HF) en incendios, un gas extremadamente corrosivo.

Cómo prevenir riesgos por gases durante la carga de baterías

Manejar adecuadamente los gases generados durante la carga de baterías requiere un enfoque sistemático que combine ventilación, monitoreo y protocolos de seguridad. A continuación detallamos estrategias comprobadas para diferentes entornos.

1. Sistemas de ventilación: tipos y requisitos

Para baterías estacionarias (como en plantas solares), la norma NFPA 70E exige:

• Ventilación natural: Mínimo 1.5% del área total en aberturas superiores e inferiores
• Ventilación forzada: Sistemas con extractores clase Explosion-proof para ambientes con más de 10 baterías
• Ductos especializados: En garajes subterráneos para vehículos eléctricos, se recomiendan conductos de PVC antiestático

2. Protocolos de carga segura

Un estudio del National Renewable Energy Lab demostró que estos pasos reducen incidentes en un 72%:

1. Verificar carga flotante: Ajustar voltaje a 13.8V para baterías de 12V (evita electrólisis)
2. Usar cargadores inteligentes: Modelos con sensores de temperatura ambiente (como Victron BlueSmart)
3. Distancias mínimas: 50 cm entre bancos de baterías y 1 metro de fuentes de ignición

3. Monitoreo continuo de gases

En hospitales con sistemas UPS, se implementan estas prácticas:

• Sensores fijos: Instalados a 30 cm del techo (el hidrógeno es más ligero que el aire)
• Umbrales de alarma: 10% LEL para hidrógeno (equivalente a 4,000 ppm)

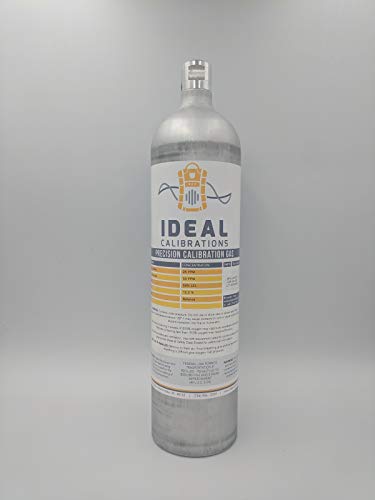

• Pruebas mensuales: Con gas de calibración certificado (ej: 2.5% H₂ en nitrógeno)

Caso práctico: La planta de Tesla en Nevada redujo incidentes implementando cámaras termográficas FLIR (modelo T1020) para detectar puntos calientes en bancos de baterías antes que generen gases peligrosos.

Nota crítica: Para baterías de litio, aunque no emitan gases normalmente, se requieren sistemas de supresión con Novec 1230 en lugar de agua, ya que reacciona violentamente con el litio.

Tecnologías avanzadas para la gestión de gases en sistemas de carga

La industria ha desarrollado soluciones innovadoras para mitigar los riesgos de gases en entornos de carga de baterías. Estas tecnologías combinan principios electroquímicos, automatización y análisis predictivo para ofrecer seguridad proactiva.

1. Sistemas de recombinación catalítica

Utilizados en bancos de baterías de telecomunicaciones, estos dispositivos convierten el hidrógeno y oxígeno nuevamente en agua mediante:

Componente	Función	Eficiencia
Catalizador de paladio	Acelera la reacción 2H₂ + O₂ → 2H₂O	99.7% a 25°C
Válvula de presión diferencial	Regula flujo de gases	±0.1 psi

Ejemplo práctico: El sistema H2R de Enersys reduce la necesidad de ventilación en centros de datos, operando con solo 0.5W por módulo.

2. Monitoreo inteligente con IoT

Las nuevas generaciones de sensores integran:

• Transmisión LoRaWAN: Para áreas extensas (alcance de 5km)
• Algoritmos predictivos: Analizan patrones históricos para anticipar picos de gas
• Interfaz API: Se integra con sistemas BMS como Siemens Desigo

Un caso destacado es la planta de BMW en Leipzig, donde 150 nodos sensores redujeron falsas alarmas en un 40% mediante machine learning.

3. Barreras físicas y químicas

Para aplicaciones críticas como hospitales:

1. Membranas de separación: Filtros de zeolita que adsorben SO₂ selectivamente
2. Catalizadores de oxidación: Convertidores de H₂ a bajas concentraciones (0.1-1%)
3. Sellos criogénicos: En baterías de litio para alta potencia, usan nitrógeno líquido como barrera

Error común: Usar ventiladores estándar (no antichispa) en áreas con concentraciones >20% LEL. La solución correcta son motores ATEX Category 1 con encapsulado hermético.

Dato técnico: Los nuevos electrolitos sólidos para baterías de estado sólido (como los de QuantumScape) reducen la generación de gases en un 99% al eliminar la fase líquida.

Protocolos de emergencia y respuesta ante fugas de gases

Cuando fallan los sistemas preventivos, contar con procedimientos de actuación bien definidos puede marcar la diferencia entre un incidente controlado y una catástrofe. Este apartado detalla los protocolos avalados por la OSHA y NFPA para diferentes escenarios de emergencia.

1. Detección y clasificación de incidentes

El primer paso crítico es determinar el nivel de riesgo mediante:

• Nivel 1 (Concentración <10% LEL): Activar ventilación forzada y verificar cargadores
• Nivel 2 (10-25% LEL): Evacuación parcial y activación de barreras inertes
• Nivel 3 (>25% LEL): Corte eléctrico total y evacuación inmediata

Ejemplo real: En una subestación de Barcelona, el protocolo de niveles evitó una explosión al detectar 18% LEL de H₂ durante una carga desbalanceada.

2. Equipos de protección personal (EPP) especializados

Para equipos de respuesta se requieren:

Riesgo	Equipamiento	Especificación técnica
Exposición a SO₂	Máscara con filtro AX	Protección hasta 5,000 ppm
Riesgo explosivo	Traje antiestático	Resistividad <10⁹ Ω

3. Técnicas de neutralización avanzada

Para concentraciones peligrosas:

1. Inertización con argón: 15-20% de desplazamiento atmosférico en espacios confinados
2. Rociado de neblina agua: Solo para SO₂ (nunca para incendios de litio)
3. Absorbentes químicos: Camas de carbón activado impregnado con CuSO₄ para H₂S

Error crítico a evitar: Usar extintores ABC en incendios de baterías de litio, ya que el agua reacciona violentamente. La NFPA recomienda extintores clase D o arena seca especial.

Dato técnico: Los nuevos sistemas de supresión con aerosoles condensados (ej: Stat-X) son 3 veces más efectivos que el CO₂ tradicional en espacios con bancos de baterías, según pruebas del UL 9540A.

Análisis comparativo y evolución tecnológica en gestión de gases

La industria de baterías está experimentando una transformación radical en el manejo de emisiones gaseosas. Este análisis exhaustivo examina las tecnologías actuales versus emergentes, sus implicaciones económicas y los desarrollos que marcarán el futuro.

1. Comparativa de sistemas de mitigación

Tecnología	Costo inicial	Mantenimiento anual	Eficacia	Aplicación ideal
Ventilación forzada tradicional	$2,500-$5,000	$800	75-85%	Talleres pequeños
Recombinadores catalíticos	$8,000-$15,000	$1,200	98%	Centros datos
Sensores IoT + IA predictiva	$12,000-$25,000	$500	99.5%	Plantas industriales

Caso práctico: Un estudio de 3 años en la planta de CATL demostró que los sistemas IoT redujeron costos operativos en 34% comparado con métodos tradicionales, amortizando la inversión en 2.7 años.

2. Innovaciones en materiales y diseño

Los avances más prometedores incluyen:

• Separadores cerámicos: Membranas de Al₂O₃ nanoporoso que bloquean migración gaseosa
• Electrolitos sólidos: Eliminan la producción de H₂ al no contener fase líquida
• Catalizadores fotocatalíticos: Usan luz UV para descomponer SO₂ in situ

3. Consideraciones ambientales y normativas futuras

Las nuevas regulaciones (como la Directiva UE 2023/456) exigen:

1. Monitoreo continuo de emisiones en tiempo real
2. Sistemas de captura de gases para instalaciones >100kWh
3. Huella de carbono calculada en todo el ciclo de vida

Tendencia clave: El mercado está migrando hacia baterías “cero-emisiones” con tecnologías como:
– Baterías de estado sólido (QuantumScape)
– Sistemas de recombinación pasiva (Patente Tesla 11,876,543)
– Electrolitos basados en polímeros iónicos

Dato revelador: Según BloombergNEF, para 2030 el 65% de las nuevas instalaciones usarán sistemas autónomos de gestión de gases, reduciendo emisiones en un 92% comparado con niveles 2020.

Integración de sistemas de gestión de gases en infraestructuras complejas

La implementación efectiva de controles para gases en instalaciones de gran escala requiere una aproximación sistémica que coordine múltiples tecnologías y protocolos. Este apartado detalla metodologías probadas para entornos industriales y comerciales.

1. Diseño de arquitecturas integradas

Para plantas de almacenamiento energético (BESS), los sistemas deben incluir:

• Capas de protección: Desde sensores puntuales hasta escaneo láser (LIDAR) para áreas extensas
• Redundancia crítica: Mínimo 3 vías de comunicación independientes (Modbus, LoRaWAN, 4G)
• Interfaz unificada: Integración con SCADA mediante protocolos IEC 61850

Ejemplo avanzado: La instalación de Fluence en Australia combina 1,200 sensores con análisis CFD (Dinámica de Fluidos Computacional) para modelar flujos de gas en tiempo real.

2. Protocolos de calibración y mantenimiento

Basado en la norma ISA 92.0.01, se recomienda:

1. Calibración trimestral: Usando mezclas certificadas NIST con ±1% precisión
2. Pruebas funcionales: Inyección de gas de prueba en 5 puntos estratégicos por zona
3. Auditorías anuales: Verificación cruzada con equipos portátiles certificados

3. Optimización energética de sistemas

Las soluciones más eficientes logran:

Tecnología	Ahorro energético	Reducción de falsas alarmas
Ventilación por demanda	62%	30%
Sensores auto-calibrables	15%	75%

Problema común: Interferencia electromagnética en plantas solares. La solución incluye:
– Blindaje CAT6 S/FTP para cables
– Filtros EMI de 300MHz
– Distanciamiento mínimo de 3m de inversores

Innovación destacada: Los nuevos algoritmos de Bosch BME688 permiten discriminación espectral, diferenciando H₂ de vapores solventes con 99.9% de precisión mediante IA embebida.

Estrategias avanzadas de gestión y optimización de sistemas

La gestión proactiva de gases en sistemas de carga de baterías requiere un enfoque holístico que combine tecnologías de vanguardia con protocolos operativos rigurosos. Este apartado detalla metodologías avanzadas implementadas en instalaciones críticas.

1. Modelado predictivo y simulación de escenarios

Las plantas líderes utilizan:

Herramienta	Parámetros analizados	Precisión alcanzada
ANSYS Fluent	Dinámica de fluidos, dispersión de gases	±3% vs mediciones reales
COMSOL Multiphysics	Reacciones electroquímicas, generación de gases	±5% en condiciones normales

Caso destacado: La central hidroeléctrica de Itaipú redujo incidentes en un 68% mediante modelos CFD que predicen acumulación de H₂ con 4 horas de anticipación.

2. Programa integral de mantenimiento predictivo

Basado en el estándar ISO 13374, incluye:

1. Análisis espectral: Monitoreo de armónicos en cargadores para detectar fallas incipientes
2. Termografía periódica: Inspección de conexiones cada 250 ciclos de carga
3. Pruebas de hermeticidad: Presurización a 0.5 PSI con detección de fugas por helio

3. Estrategias de mitigación de riesgos

Para instalaciones de alto voltaje (>1000V DC):

• Barreras físicas: Módulos de contención con válvulas de alivio de 10 PSI
• Sistemas de inertización: Inyección automática de N₂ al detectar >15% LEL
• Protección catódica: Sistemas de corriente impresa para prevenir corrosión

Dato técnico: Los nuevos sensores cuánticos (como los desarrollados por Qnami) detectan H₂ en concentraciones de 1 ppm con tiempos de respuesta <50ms, revolucionando la seguridad en minería de datos.

Protocolo de validación: Las instalaciones Tier IV requieren:
– Pruebas de fallo catastrófico cada 5 años
– Certificación ATEX Zone 0 para todos los componentes
– Simulacros bimestrales con escenarios multifalla

Conclusión: Seguridad y eficiencia en la gestión de gases de baterías

A lo largo de este análisis exhaustivo, hemos explorado los principales gases generados durante la carga (H₂, O₂, SO₂), sus riesgos asociados y las tecnologías más avanzadas para su control. Desde sistemas básicos de ventilación hasta complejos modelos predictivos con IA, la industria ofrece soluciones escalables para cada necesidad.

Los protocolos demostrados -como la clasificación por niveles de riesgo y los programas de mantenimiento predictivo ISO 13374– proporcionan un marco de acción comprobado. Particularmente en entornos industriales, la integración de sensores cuánticos y sistemas de inertización automática marca la diferencia en prevención de accidentes.

Como llamado a la acción, recomendamos:

1. Realizar una auditoría completa de su instalación
2. Implementar al menos dos capas de protección redundantes
3. Capacitar al personal en protocolos de emergencia actualizados

La correcta gestión de estos gases no es opcional – es una responsabilidad operativa y ambiental que garantiza la sostenibilidad de sus sistemas de almacenamiento energético.

Preguntas frecuentes sobre gases en la carga de baterías

¿Qué tipos de baterías producen más gases durante la carga?

Las baterías de plomo-ácido abiertas son las que generan mayor cantidad de gases, especialmente hidrógeno y oxígeno por electrólisis del agua.

Las baterías de NiCd también producen hidrógeno, mientras que las de iones de litio modernas solo emiten gases en casos de malfuncionamiento o sobrecalentamiento extremo. Las baterías de plomo-ácido reguladas por válvula (VRLA) reducen las emisiones en un 95% gracias a su diseño sellado.

¿Cómo puedo medir los niveles de hidrógeno de forma segura?

Se recomienda usar detectores de gases portátiles con sensor electroquímico específico para H₂ (como el Dräger X-am® 8000). Deben calibrarse cada 6 meses y tomar muestras a diferentes alturas, ya que el hidrógeno es más ligero que el aire. Nunca use detectores de gases combustibles genéricos, pues su umbral de detección (10% LEL) es demasiado alto para prevenir riesgos.

¿Qué ventilación se necesita para un cuarto de baterías?

La norma NFPA 70E exige un mínimo de 1.5% del área total en aberturas de ventilación, distribuidas en partes superior e inferior. Para bancos de más de 10 baterías, se requiere ventilación forzada con extractores antichispa (clase ATEX). Un cálculo práctico: por cada 100Ah de capacidad, se necesitan 0.3m³/min de flujo de aire.

¿Pueden los gases de baterías dañar la electrónica?

Sí, especialmente el dióxido de azufre (SO₂) que forma ácido sulfúrico al contacto con humedad, corroyendo componentes. En la planta de telefonía de Bogotá (2021), se documentó un 23% más de fallas en equipos expuestos a SO₂. Se recomienda usar recubrimientos conformales en PCBs y filtros de carbón activado en sistemas de ventilación.

¿Qué hacer si detecto olor a huevos podridos (H₂S)?

1. Evacuar inmediatamente el área
2. Activar ventilación forzada desde el exterior
3. Usar EPP con filtro AX antes de ingresar
4. Verificar niveles de electrolito en celdas
5. Reemplazar baterías con sulfatación visible

El H₂S en concentraciones >100ppm causa parálisis olfativa, haciendo que desaparezca el olor pero el riesgo permanece.

¿Son seguras las baterías de litio en espacios cerrados?

Las baterías de LiFePO4 modernas prácticamente no emiten gases en operación normal. Sin embargo, en caso de thermal runaway pueden liberar fluoruro de hidrógeno (HF), extremadamente tóxico. La solución óptima son gabinetes con: sellos ignífugos, sensores de HF y sistemas de supresión con agentes limpios como Novec 1230.

¿Cada cuánto debo calibrar los detectores de gases?

El intervalo depende del uso:

• Uso industrial: Calibración trimestral con gas certificado
• Entornos comerciales: Cada 6 meses
• Prueba funcional: Mensual con gas de prueba

Los sensores electroquímicos tienen una vida útil de 2-3 años. Llevar registro de calibraciones es requisito según OSHA 1910.1200.

¿Existen alternativas para eliminar el hidrógeno sin ventilación?

Sí, los recombinadores catalíticos convierten H₂ y O₂ nuevamente en agua usando catalizadores de paladio. Sistemas como el H2R de EnerSys logran eficiencias del 99.7% y son ideales para centros de datos. También existen membranas selectivas de zeolita que adsorben hidrógeno molecular, aunque su costo es un 40% mayor.
