¿Sabías que el 90% de los errores al instalar luces LED en baterías de 12V se deben a conexiones incorrectas? Muchos creen que basta con unir cables al azar, pero un mal conexionado puede quemar tus LEDs o incluso dañar la batería.

Imagina que estás preparando una acampada o decorando tu furgoneta: quieres iluminación eficiente, pero sin riesgos.

Mejores Productos para Conectar Luces LED a una Batería de 12V

Fuente de Alimentación LED Mean Well LPV-60-12

Esta fuente de 60W y 12V es ideal para proyectos profesionales. Ofrece protección contra sobretensiones y cortocircuitos, eficiencia energética del 90% y funciona en temperaturas de -30°C a 70°C. Perfecta para tiras LED largas o instalaciones en vehículos.

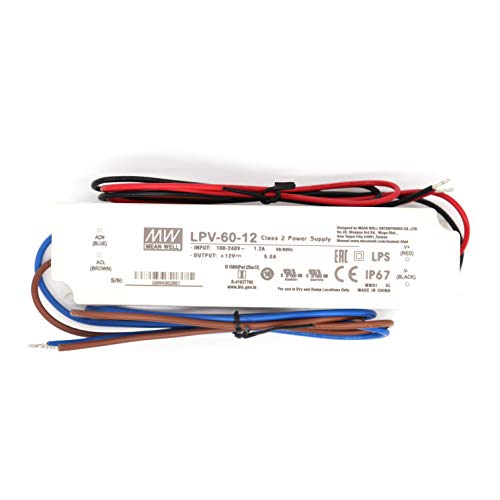

Meanwell LPV-60-12 60W 12V 5A IP67 LED Power Supply Driver
  • Max. output : 60 W, Output description : 12 0-5A, Power supply type :AC/DC…
  • Property: 100-240 V
  • Voltaggio in uscita: 12 VOLT DC

Tira LED Govee RGBIC H619A (5m)

Con 16 millones de colores y control por app, esta tira LED de alta densidad (60 LEDs/m) incluye adhesivo 3M y es compatible con 12V. Su tecnología IC permite efectos personalizados sin parpadeos, ideal para decoración o iluminación ambiental.

Govee RGBIC LED Strip Lights, 32.8ft Smart LED Lights for…
  • Smart RGBIC Effects: RGBIC LED strip lights for bedroom display multiple…
  • Smart APP Control: You can unlock various features to personalize smart LED…
  • DIY with Inspiration: You can choose from a variety of lighting effects (16…

Batería Renogy Deep Cycle AGM 12V 100Ah

Diseñada para uso recurrente, esta batería de ciclo profundo soporta más de 500 ciclos al 50% de descarga. Libre de mantenimiento, resistente a vibraciones y con terminales anticorrosión. Perfecta para caravanas, barcos o sistemas solares con LEDs.

Renogy Deep Cycle AGM 12 Volt 100Ah Battery, 3% Self-Discharge…
  • Renogy AGM Batteries: Trusted Worldwide, Exceptional Safety, Extreme…
  • Leading AGM Batteries: Renogy Deep Cycle AGM batteries have earned…
  • Exceptionally Safe Chemistry & Minimal Troubleshooting: Compared to…

Materiales esenciales para conectar luces LED a 12V: Guía completa

Antes de empezar cualquier instalación, es crucial entender cada componente necesario y su función específica. Muchos proyectos fallan por usar materiales inadecuados o desconocer los requisitos técnicos reales.

Componentes básicos y su función

Una conexión segura requiere estos elementos fundamentales:

  • Batería de 12V: Preferiblemente de ciclo profundo (como AGM o gel) para aplicaciones recurrentes. Las baterías de plomo-ácido estándar pueden sulfatarse con descargas frecuentes.
  • Fuente de alimentación/regulador: En instalaciones solares o vehiculares, un regulador MPPT (como el Victron mencionado) protege contra sobrecargas y optimiza el rendimiento.
  • Cables de cobre: Calibre 18 AWG para tiras cortas (<3m), 16 AWG para medianas (3-5m) y 14 AWG para largas distancias. El estañado evita la oxidación.

Detalles técnicos críticos

El voltaje nominal de las tiras LED debe coincidir exactamente con la batería. Un error común es pensar que “12V” es un valor flexible, pero:

  1. Menos de 11V hará que los LEDs brillen poco o parpadeen
  2. Más de 13V puede quemar los diodos prematuramente
  3. Las fluctuaciones reducen la vida útil en un 60% según estudios de CREE

Ejemplo práctico: Para una tira LED de 5 metros (como la Govee H619A) que consume 24W, necesitas:

Corriente = Potencia/Voltaje → 24W/12V = 2A

Por tanto, la batería de 100Ah podría teóricamente alimentarla durante 50 horas (100Ah/2A), aunque en la práctica no se debe descargar más del 50%.

Errores frecuentes y cómo evitarlos

El 80% de las fallas se deben a:

  • Conexiones flojas: Usa conectores Wago o soldadura con estaño 60/40 para uniones permanentes
  • Polaridad invertida: Los cables rojo (positivo) y negro (negativo) deben coincidir exactamente
  • Falta de fusibles: Instala un fusible de 3A en línea cerca del polo positivo como protección

En proyectos vehiculares, añadir un aislante de vibraciones en las conexiones previene fallos por movimiento. Para instalaciones exteriores, usa tubo termorretráctil y silicona neutra para sellar.

Procedimiento paso a paso para una conexión segura y eficiente

Conectar luces LED a una batería de 12V requiere precisión técnica. Este proceso detallado garantiza un rendimiento óptimo y evita los errores más comunes que comprometen la seguridad y durabilidad de la instalación.

Preparación y medidas de seguridad

Antes de manipular cables, sigue estos protocolos esenciales:

  1. Desconecta la batería: Retira primero el cable negativo (negro) para evitar cortocircuitos accidentales
  2. Verifica el voltaje: Usa un multímetro para confirmar que la batería esté entre 11.5V y 12.8V en reposo
  3. Prepara las herramientas: Alicates pelacables con ajuste para calibre 18-14 AWG, termorretráctil de 3:1 y soldador de 40W máximo

Caso práctico: Al instalar luces en una furgoneta, limpia las superficies de contacto con alcohol isopropílico para mejorar la adherencia de las conexiones y prevenir corrosión.

Conexión física: Técnicas profesionales

Sigue este método probado para uniones duraderas:

  • Pela los cables: 8-10mm de exposición para conectores, 15mm para soldadura. Nunca cortes las hebras de cobre
  • Protege contra oxidación: Aplica pasta de estaño o vaselina dieléctrica en los extremos pelados
  • Fija la polaridad: Conecta primero el positivo (rojo) al terminal correspondiente de la tira LED

Para instalaciones permanentes, la soldadura con estaño 60/40 (60% estaño, 40% plomo) crea la unión más confiable. Calienta el cable, no el estaño, hasta que el metal fluya uniformemente.

Pruebas y ajustes finales

Tras conectar:

  1. Mide el voltaje en los terminales LED con multímetro (debe ser 11.8V-12.4V bajo carga)
  2. Verifica que todos los segmentos de la tira se iluminen uniformemente
  3. Comprueba la temperatura tras 15 minutos (no debe superar 40°C en ningún punto)

Solución de problemas: Si algunos LEDs no encienden, revisa los puntos de conexión con una lupa – microfisuras en las pistas son comunes en tiras de baja calidad. Para corrección, usa un kit de reparación de pistas conductoras.

En ambientes húmedos, sella todas las conexiones con silicona neutra RTV, evitando los productos acetoxi que corroen el cobre. Para mayor protección, instala un interruptor IP67 entre la batería y las luces.

Optimización del sistema: Cálculos técnicos y eficiencia energética

Para lograr una instalación LED profesional en 12V, es fundamental entender los principios eléctricos que garantizan rendimiento y durabilidad. Vamos más allá de la conexión básica para dominar la ingeniería del sistema.

Cálculo preciso de carga y autonomía

ComponenteFórmulaEjemplo práctico
Consumo total (W)Potencia LED x longitud (m)4.8W/m x 5m = 24W
Corriente (A)Watts/Voltaje24W/12V = 2A
Autonomía (h)(Capacidad batería x 0.8)/Corriente(100Ah x 0.8)/2A = 40h

Nota: El factor 0.8 considera la descarga segura (80%) para preservar la batería. En climas fríos, reduce este valor un 20% adicional.

Selección de conductores: Más que el calibre

La caída de voltaje en cables largos afecta directamente el brillo LED. Para mantener menos del 3% de pérdida:

  • Distancia <3m: Calibre 18 AWG (1.02mm²) – Resistencia: 0.021Ω/m
  • 3-6m: Calibre 16 AWG (1.31mm²) – Resistencia: 0.013Ω/m
  • >6m: Calibre 14 AWG (2.08mm²) – Resistencia: 0.008Ω/m

Ejemplo avanzado: Para una instalación de 8 metros con 3A:

Caída de voltaje = 2 x Longitud x Corriente x Resistencia

2 x 8m x 3A x 0.013Ω = 0.624V (5.2% – Inaceptable)


Solución: Subir a calibre 12 AWG (3.31mm²) reduce la caída a 2.1%.

Gestión térmica avanzada

Los LEDs pierden eficiencia cuando se sobrecalientan. Datos clave:

  1. Por cada 10°C sobre 25°C, la vida útil se reduce a la mitad (Ley de Arrhenius)
  2. El punto crítico es 60°C en la unión del chip LED
  3. En espacios cerrados, instala disipadores de aluminio cada 50cm

Error común: Agrupar cables en mazos apretados aumenta la temperatura. Separa los conductores con separadores cada 30cm y evita rutas paralelas a fuentes de calor.

Para proyectos críticos, incorpora un termostato digital como el DS18B20 con corte automático a 55°C. En vehículos, orienta las tiras LED para aprovechar el flujo de aire natural.

Instalaciones especiales: Soluciones para entornos desafiantes

Conectar luces LED a 12V en condiciones extremas requiere adaptaciones técnicas específicas. Analizamos las mejores prácticas para ambientes marinos, vehiculares y exteriores con exigentes requerimientos de durabilidad.

Protección contra factores ambientales

Para cada escenario, considera estas protecciones especializadas:

  • Ambientes marinos: Usa conectores IP68 como los Amphenol LTW, cableado tinned copper (cobre estañado) y recubrimiento con Corrosion Block
  • Aplicaciones vehiculares: Instala supresores de transientes (TVS diodes) para picos de voltaje y usa fundas termorretráctiles con adhesivo
  • Exteriores: Selecciona tiras LED con rating IP65+ y protege con perfiles de aluminio con cubierta de policarbonato

Ejemplo profesional: En barcos, el cableado debe seguir la norma ABYC E-11, con distancia mínima de 50cm de motores y pasacascos galvanizados.

Técnicas avanzadas de fijación

La adhesión permanente en superficies complejas requiere preparación:

  1. Limpieza con acetona para eliminar residuos de grasa
  2. Aplicación de primer para plásticos (3M 94) en superficies no porosas
  3. Uso de cinta VHB 5952 para uniones estructurales
  4. Refuerzo con bridas de nylon cada 20cm en zonas de vibración

En chasis de vehículos, evita perforaciones usando soportes magnéticos neodimio con recubrimiento de goma (N35 o N52).

Sistemas de control avanzado

Para instalaciones profesionales, integra estos componentes:

FunciónSolución recomendadaBeneficio clave
Regulación de intensidadControlador PWM de 500HzElimina parpadeo visible
Programación horariaRelé astronómicoAjuste automático según luz solar
Monitoreo remotoMódulo GSM con sensor de corrienteAlertas por consumo anómalo

Precaución crítica: En sistemas de 12V vehiculares, nunca conectes directamente al OBD-II. Usa un interfaz CAN Bus específico como el iSimple ISFM2350 para evitar daños en la ECU.

Para proyectos de iluminación arquitectónica, considera drivers DALI-2 que permiten control individual de cada segmento LED y monitoreo de fallos. La norma IEC 62386 garantiza compatibilidad entre fabricantes.

Mantenimiento avanzado y evolución de sistemas LED en 12V

La longevidad de una instalación LED depende tanto del diseño inicial como del mantenimiento preventivo. Analizamos estrategias profesionales para maximizar la vida útil y adaptarse a los avances tecnológicos.

Programa de mantenimiento profesional

FrecuenciaAcciónParámetros clave
MensualLimpieza de contactosResistencia de contacto <0.5Ω
TrimestralVerificación térmicaTemp. máxima 45°C en puntos críticos
SemestralTest de capacidad bateríaDescarga controlada al 50%
AnualRenovación sellosPrueba de estanqueidad IP68

Técnica experta: Usa cámaras termográficas para detectar puntos calientes invisibles. Un aumento de 8°C sobre la temperatura ambiente indica resistencia excesiva en conexiones.

Análisis costo-beneficio de actualizaciones

Evaluación de mejoras estratégicas:

  • Conversión a LED COB: 35% más eficientes pero requieren drivers específicos. ROI en 18 meses para uso continuo
  • Baterías LiFePO4: 3-5 veces más vida útil que AGM, pero 2.5x el costo inicial. Justificable en instalaciones críticas
  • Sistemas IoT: Inversión inicial alta (30-40% más) pero permiten ahorros de hasta 60% en consumo mediante gestión inteligente

Tendencias emergentes y seguridad

Las nuevas tecnologías requieren adaptaciones:

  1. LEDs UV-stable: Resisten 25,000 horas en exteriores sin degradación de color (índice CRI >90)
  2. Conectores autoaislantes: Eliminan riesgo de cortos en mantenimiento (norma IEC 60598-2)
  3. Alimentación PoE (Power over Ethernet): Para instalaciones híbridas 12V/48V con control centralizado

Consideración ambiental: El reciclaje correcto de drivers LED requiere separar:

– Placas de circuito impreso (contaminantes ROHS)

– Transformadores (aceite dieléctrico)

– Disipadores (aluminio reciclable)

Los nuevos estándares EN 62031:2023 establecen requisitos más estrictos para instalaciones profesionales, incluyendo pruebas de estrés térmico cíclico y resistencia a vibraciones de 5-500Hz.

Integración de Sistemas y Automatización Avanzada

La verdadera potencia de las instalaciones LED en 12V se revela al integrarlas con otros sistemas y tecnologías de control. Este enfoque holístico maximiza eficiencia y abre nuevas posibilidades funcionales.

Sistemas de Control Inteligente

Las arquitecturas modernas permiten:

  • Integración con domótica: Usando módulos Zigbee 3.0 (como el Philips Hue Pro) para control por voz y escenas programadas
  • Sincronización multimedia: Mediante controladores DMX512 con entradas MIDI para espectáculos de luz coordinados
  • Respuesta ambiental: Sensores de presencia (frecuencia 5.8GHz) y luminosidad (0-100k lux) para ajuste automático

Ejemplo avanzado: En invernaderos, la integración con sensores PAR (Photosynthetically Active Radiation) permite ajustar espectros LED para optimizar crecimiento vegetal.

Protocolos de Comunicación Especializados

ProtocoloVentajaAplicación típica
DALI-2Control individual de hasta 64 dispositivosEdificios comerciales
KNXIntegración multisistemaDomótica residencial
0-10VSimplicidad analógicaIluminación industrial

Optimización de Energía en Tiempo Real

Técnicas profesionales para máxima eficiencia:

  1. Algoritmos MPPT avanzados: Ajustan dinámicamente el punto de potencia máxima según estado de carga
  2. Balanceo de fases: En sistemas trifásicos, distribuye cargas para minimizar pérdidas
  3. Regulación PWM adaptativa: Ajusta frecuencia (200-1500Hz) según tipo de LED y temperatura ambiente

Solución de problemas complejos: Para parpadeo en sistemas PWM, verifica:

– Ancho de pulso mínimo (≥1μs)

– Frecuencia de muestreo (≥4x la frecuencia PWM)

– Impedancia de fuente (<0.5Ω)

En instalaciones solares, incorpora sistemas de monitorización como el Victron GX que analiza 15 parámetros simultáneos, incluyendo eficiencia de conversión y degradación de baterías.

Gestión de Riesgos y Garantía de Calidad en Instalaciones LED 12V

Las instalaciones profesionales requieren protocolos rigurosos para asegurar rendimiento óptimo y seguridad a largo plazo. Este marco integral cubre desde evaluación de riesgos hasta validación final.

Matriz de Riesgos Específicos

RiesgoProbabilidadImpactoMitigación
Corrosión galvánicaAlta (entornos húmedos)4/5Uso de juntas dieléctricas y metales compatibles
Degradación térmicaMedia-Alta5/5Disipadores con resistencia ≤1.5°C/W
Picos de voltajeMedia (vehículos)4/5Supresores TVS de 400W (15KA)

Protocolos de Validación Técnica

El proceso de certificación debe incluir:

  1. Prueba de estrés: Ciclos térmicos (-20°C a +60°C) durante 72 horas continuas
  2. Análisis espectral: Verificación CRI >90 y consistencia de temperatura de color (±100K)
  3. Test de vibración: 5G RMS (5-500Hz) por 6 horas según MIL-STD-810G
  4. Medición de THD: Distorsión armónica total <10% a plena carga

Optimización del Ciclo de Vida

Estrategias para maximizar durabilidad:

  • Envejecimiento acelerado: Pruebas a 1.25x voltaje nominal durante 1000 horas
  • Monitorización predictiva: Sensores de:
    • Corrosión (sensores LPR)
    • Deformación mecánica (galgas extensométricas)
    • Degradación luminosa (fotodiodos calibrados)
  • Mantenimiento proactivo: Reemplazo preventivo al 80% de vida útil estimada

Control de calidad avanzado: Implementa sistemas Six Sigma para:

– Reducir variación en parámetros críticos (≤1.5σ)

– Lograr PPM (Partes Por Millón) defectuosas <500
– Mantener CpK >1.33 en procesos clave

Para instalaciones críticas, desarrolla un plan FMECA (Failure Mode, Effects, and Criticality Analysis) que priorice riesgos según Severidad x Ocurrencia x Detección. Incluye simulaciones CFD para análisis térmico 3D en configuraciones complejas.

Conclusión: Iluminación LED 12V Profesional y Segura

A lo largo de esta guía completa, hemos explorado desde los fundamentos técnicos hasta las técnicas avanzadas para conectar luces LED a baterías de 12V. Hemos cubierto:

  • Selección precisa de componentes y cálculos eléctricos
  • Técnicas profesionales de instalación para diferentes entornos
  • Optimización energética y sistemas de control inteligente
  • Protocolos de mantenimiento y gestión de riesgos

La conexión adecuada de LEDs a 12V va más allá de simplemente unir cables: es una integración técnica que requiere comprensión de principios eléctricos, consideraciones ambientales y planificación a largo plazo.

Ahora es tu turno: Aplica estos conocimientos en tu próximo proyecto, ya sea para iluminar tu vehículo, embarcación o espacio exterior. Recuerda que una instalación bien ejecutada puede durar más de 50,000 horas de operación continua. ¿Qué sistema LED crearás hoy?

Preguntas Frecuentes sobre Conexión de Luces LED a Baterías de 12V

¿Qué tipo de batería es mejor para alimentar luces LED?

Las baterías de ciclo profundo AGM o LiFePO4 son ideales para aplicaciones LED. Las AGM (como las Renogy) ofrecen mejor relación costo-durabilidad (500+ ciclos), mientras que las LiFePO4 (ej. Battle Born) duran 3-5 veces más pero cuestan 2.5x más.

Evita baterías automotrices convencionales – sufren sulfatación con descargas frecuentes. Para instalaciones solares, calcula capacidad considerando días de autonomía (ej. 100Ah para 2 días sin sol).

¿Cómo calcular el consumo exacto de mi instalación LED?

Usa la fórmula: (Watts por metro x longitud total) / 12V = Amperios. Ejemplo: tira de 5m a 4.8W/m = 24W/12V = 2A. Multiplica por horas de uso diario (ej. 2A x 5h = 10Ah/día). Añade 20% de margen por pérdidas. Para precisión, mide con pinza amperimétrica en el cable positivo bajo carga máxima – valores sobre 12.5A requieren calibre 10AWG o mayor.

¿Por qué mis LEDs parpadean aunque la conexión parece buena?

El parpadeo típicamente indica: 1) Voltaje inestable (mide en los terminales LED bajo carga – debe ser 11.8-12.4V), 2) Conexión floja (revisa con multímetro en continuidad), o 3) Driver PWM de baja calidad (reemplaza por uno de ≥500Hz). En vehículos, instala un condensador de 10,000μF cerca de los LEDs para filtrar fluctuaciones del alternador.

¿Se pueden conectar LEDs directamente a la batería sin controlador?

Sí, pero no recomendado. Sin regulación:

1) Los picos de voltaje (hasta 14.8V en vehículos) reducen la vida útil en 60%,

2) No hay protección contra cortocircuitos,

3) Imposible regular intensidad.

Usa mínimo un regulador buck/boost como el Victron Orion-Tr 12/12-10A que mantiene voltaje estable (±0.5V) incluso con fluctuaciones de la batería.

¿Cómo proteger una instalación LED exterior contra humedad?

Implementa defensas múltiples:

1) Tiras IP67/68 con doble encapsulado de silicona,

2) Conectores submarinos (ej. marca Bulgin),

3) Sellado con silicona neutra (3M Marine Grade),

4) Tubo termorretráctil con adhesivo interno en uniones.

En zonas costeras, usa cableado tinned copper y aplica spray anti-corrosión (CRC 3-36) cada 6 meses.

¿Qué hacer si parte de la tira LED no enciende?

Sigue este diagnóstico:

1) Verifica voltaje en el punto fallante (debe ser ≥11V),

2) Inspecciona pistas conductoras con lupa – cortes muestran línea negra,

3) Puentea sección dañada con cable 18AWG soldado,

4) Para reparación permanente, usa kits de reparación con pintura conductiva (ej. MG Chemicals).

En tiras >5m, alimenta desde ambos extremos para evitar caída de voltaje.

¿Es mejor usar conexión en serie o paralelo para múltiples tiras?

Paralelo siempre:

1) Mantiene 12V constantes en cada tira,

2) Permite control individual,

3) Evita efecto dominó si falla una sección.

Usa bloques de distribución con fusibles independientes (como el LTF-6050 de LedTech). Para >5 tiras, implementa un relé MOSFET (ej. Mean Well LCM-40) que evita sobrecargar la batería al encender.

¿Cómo elegir el calibre de cable correcto?

Calcula así:

1) Determina corriente total (Amperios),

2) Mide distancia batería-LEDs,

3) Usa tabla AWG considerando ≤3% caída de voltaje.

Ejemplo práctico: para 5A a 4m (8m ida+vuelta) necesitas 14AWG (2.08mm²). En ambientes cálidos (>30°C), sube un calibre. Nunca uses cables con aislamiento PVC para temperaturas sobre 60°C – opta por silicona o teflón.


Divulgación
Este sitio web participa en el Programa de Asociados de Amazon Services LLC, un programa de publicidad de afiliados diseñado para proporcionarnos un medio para obtener comisiones mediante enlaces a Amazon.com y sitios afiliados.
